胀鼓管式过滤器介绍
概述
专利产品（2003 1 0113913.6）胀鼓管式过滤器，可对低含固量的悬浮液进行初级、快速过滤，分离后水质好，可按要求达标排放，或用作工业水加以循环使用。该产品耐腐蚀、防结垢，过滤元件结构新颖，自动反冲清洗过滤网，可广泛应用于冶炼、化工、选矿、环保等行业条件刻薄的固液分离；特别适用于环保领域中的燃煤锅炉烟气治理、冶炼制酸尾气脱硫和酸性工业污水处理等的副产物的快速分离；具有设备紧凑、投资省、连续运行、自动控制等优点，可替代进口设备戈尔过滤器。

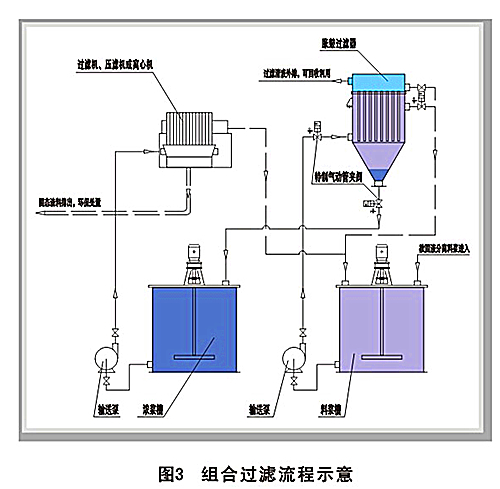

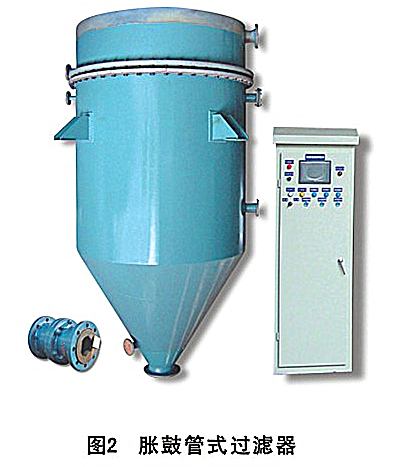

胀鼓管式过滤器（见图2）主要由筒状壳体、列管栅板、袋状滤膜、膜支撑笼架，以及配套的气动控制阀、排气阀、液位计、压力表和自动控制系统等组成。它是针对低含固量的料浆分离而独特设计的，能对分离后水质进行进行有效控制，可与各种真空过滤机、板框压滤机或转筒离心机等进行组合过滤，以降低滤渣含水量，从而充分利用不同分离技术的各自优点，克服不足之处，通过合理组合和自动按序切换，达到高效、节能、连续工作的目的（见图3）。

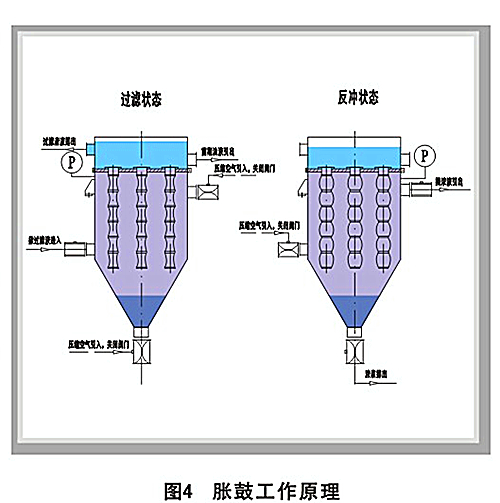

通过对过滤介质（袋状滤膜）极其支撑笼架结构创新设计，提高滤膜的过滤和再生性能，并使其处在不同工作状态而改变成不同的几何形状。例图4，过滤介质为袋状滤膜，其表面可由多孔聚四氟乙烯薄膜复合改性，滤膜支撑笼架设计成多节内凹筒状。当处过滤工作状态时，滤液由泵打入，使支撑笼架上的过滤介质紧缩，孔隙适当变小，确保正常工作，清液穿过过滤介质进入袋内向上排出，固体物质（滤渣）被过滤介质截流在袋外；当滤饼结膜使过滤介质里外压差上升至设定值时，则进行反冲清洗，过滤介质瞬时由滤液位差势能扩胀为多节鼓状，在孔隙扩张和反冲势能的作用下，附积在过滤介质上的滤饼结膜层极易清洗，从而快速、有效地再生过滤介质。
性能特点：
